气动铸钢球阀

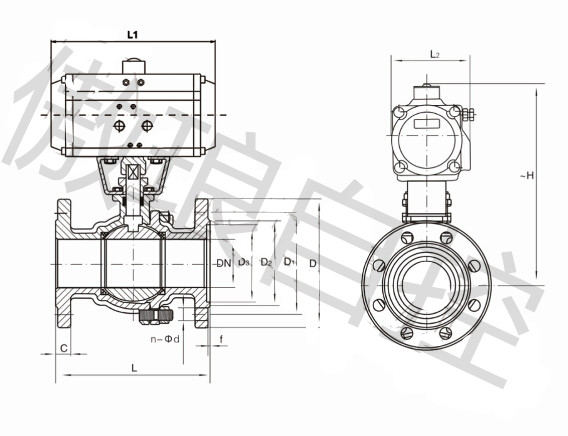

技术参数 | 阀体参数 | |
气缸形式 双作用、单作用 | 公称压力 PN16、PN25、PN40、PN64 | |
环境温度 -20℃~+80℃ | 连接方式 法兰式GB(特选JB、ANSI、JIS) | |
气源压力 双作用4~8bar,单作用5~8bar | 阀体材质 WCB、SS304、SS316、SS316L | |
球芯材质 SS、SS304、SS316、SS316L | ||
功能选项 | 密封材料 PTFE、PPL(特选:石墨、硬密封) | |
防 爆 型 防爆等级:dIIBT4 | 工作温度 | C3:-30℃~150℃ |
信号反馈 X1机械无源信号,X2有源信号 | C6:-30℃~250℃ | |
手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7:-30℃~350℃ | |
调 节 型 输入4-20mA信号,实现球阀调节功能 | C8:-40℃~450℃ | |
标准规范 | 附件选项 | |
设计标准 GB/12237 | 回 讯 器 也叫限位开关,远程反馈开关信号 | |
结构长度 GB/12221 | 电 磁 阀 双作用选两位五通,单作用选两位三通 | |
法兰连接 GB/9113、JB/T79 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
检测与实验 GB/T13927、JB/T9092 | 手轮机构 转动手轮机构,可实现手动开、关阀 | |
备 注 气缸参数请另参考所选配的气动执行器资料 | 电器定位器 输入4-20mA信号,实现球阀调节功能 |
主要外形连接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA) | |||||||||||||
型号 | DN | in | L | L1 | L2 | ~H | D | D1 | D2 | C | F | n-Φd | 执行器型号 |
BA15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | AT52P/AT063SK |
BA20 | 20 | 3/4 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | AT52P/AT063SK |
BA25 | 25 | 1 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | AT63P/AT083SK |
BA32 | 32 | 1 1/4 | 165 | 159/248 | 83/107 | 257/277 | 140 | 100 | 76 | 18 | 2 | 4-Φ18 | AT63P/AT105SK |
BA40 | 40 | 1 1/2 | 180 | 211/248 | 95/107 | 274/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | AT83P/AT105SK |
BA50 | 50 | 2 | 200 | 248/269 | 107/123 | 290/300 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | AT83P/AT105SK |
BA65 | 65 | 2 1/2 | 220 | 248/315 | 107/141 | 310/335 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | AT105P/AT125SK |
BA80 | 80 | 3 | 250 | 269/345 | 123/152 | 346/368 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | AT105P/AT125SK |
BA100 | 100 | 4 | 280 | 345/409 | 152/172 | 378/410 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | AW125/AW160 |
BA125 | 125 | 5 | 320 | 409/550 | 172/215 | 425/450 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | AW160/AW190 |
BA150 | 150 | 6 | 360 | 550/600 | 215/240 | 468/531 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | AW190/AW210 |
BA200 | 200 | 8 | 400 | 600/633 | 240/262 | 583/618 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | AW210/AW240 |
主要外形连接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA) | |||||||||||||
型号 | DN | in | L | L1 | L2 | ~H | D | D1 | D2 | C | F | n-Φd | 执行器型号 |
BA15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | AT52P/AT65SK |
BA20 | 20 | 3/4 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | AT52P/AT65SK |
BA25 | 25 | 1 | 150 | 159/211 | 83/95 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | AT65P/AT83SK |
BA32 | 32 | 1 1/4 | 165 | 211/248 | 83/107 | 269/287 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | AT75P/AT90SK |
BA40 | 40 | 1 1/2 | 180 | 248/269 | 95/107 | 282/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | AT83P/AT105SK |
BA50 | 50 | 2 | 200 | 248/345 | 107/123 | 290/325 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | AT83P/AT105SK |
BA65 | 65 | 2 1/2 | 220 | 269/345 | 107/152 | 310/357 | 185 | 145 | 118 | 22 | 3 | 8-Φ18 | AT105P/AT125SK |
BA80 | 80 | 3 | 250 | 345/409 | 152/172 | 346/368 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | AT105P/AT140SK |
BA100 | 100 | 4 | 280 | 345/438 | 152/187 | 418/443 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | AW125/AW160 |
BA125 | 125 | 5 | 320 | 438/550 | 187/215 | 460/503 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | AW160/AW190 |
BA150 | 150 | 6 | 360 | 550/600 | 215/240 | 518/563 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | AW190/AW210 |
BA200 | 200 | 8 | 400 | 633/730 | 262/330 | 583/618 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 | AW240/AW270 |
主要外形连接尺寸Q641F(N、P、H、Y)-PN40(4.0MPA) | ||||||||||||||
型号 | DN | in | L | L1 | L2 | ~H | D | D1 | D2 | D3 | C | F | n-Φd | 执行器型号 |
BA15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 40*4 | 14 | 2 | 4-Φ14 | AT52P/AT65SK |
BA20 | 20 | 3/4 | 140 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 51*4 | 16 | 2 | 4-Φ14 | AT65P/AT83SK |
BA25 | 25 | 1 | 150 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 58*4 | 16 | 2 | 4-Φ14 | AT75P/AT90SK |
BA32 | 32 | 1 1/4 | 180 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 66*4 | 18 | 3 | 4-Φ18 | AT83P/AT105SK |
BA40 | 40 | 1 1/2 | 200 | 248/269 | 107/123 | 282/292 | 150 | 100 | 84 | 76*4 | 18 | 3 | 4-Φ18 | AT90P/AT105SK |
BA50 | 50 | 2 | 220 | 248/315 | 107/141 | 300/325 | 165 | 125 | 99 | 88*4 | 20 | 3 | 4-Φ18 | AT105P/AT125SK |
BA65 | 65 | 2 1/2 | 250 | 269/345 | 123/152 | 335/357 | 185 | 145 | 118 | 110*4 | 22 | 3 | 8-Φ18 | AT105P/AT140SK |
BA80 | 80 | 3 | 280 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 121*4 | 24 | 3 | 8-Φ18 | AT125P/AT160SK |
BA100 | 100 | 4 | 320 | 409/438 | 172/187 | 418/506 | 235 | 190 | 156 | 150*4.5 | 24 | 3 | 8-Φ22 | AW160/ATE190 |
BA125 | 125 | 5 | 400 | 550/600 | 215/240 | 445/548 | 270 | 220 | 184 | 176*4.5 | 26 | 3 | 8-Φ26 | AW190/ATE210 |
BA150 | 150 | 6 | 400 | 600/633 | 215/262 | 563/598 | 300 | 250 | 211 | 204*4.5 | 28 | 3 | 8-Φ26 | AW240/ATE270 |
BA200 | 200 | 8 | 503 | 730 | 330 | 636/666 | 375 | 320 | 284 | 260*4.5 | 30 | 3 | 12-Φ30 | AT270 |
备注: | |
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。 | |
执行器型号***/***分别是气动执行器双作用式/单作用式(弹簧复位)。 | |
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。 | |
以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。 |
