气动螺纹式球阀

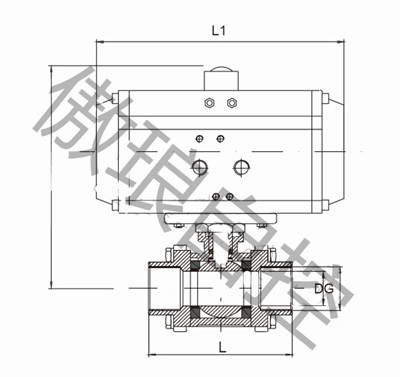

技术参数 | 阀体参数 | |
气缸形式 单作用、 双作用 | 公称压力 PN16 PN25 PN40 | |
环境温度 -20℃~+80℃ | 连接方式 内螺纹(特选:卡箍、对焊、承插焊) | |
气源压力 双作用4~8bar,单作用5~8bar | 阀体材质 SS304、SS316、SS316L | |
球芯材质 SS304、SS316、SS316L | ||
功能选项 | 密封材料 PTFE、PPL(特选:石墨、金属硬密封) | |
防 爆 型 防爆等级:dIIBT4 | 工作温度 | C3:-30℃~150℃ |
信号反馈 X1机械无源信号,X2有源信号 | C6:-30℃~250℃ | |
手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7:-30℃~350℃ | |
调 节 型 输入4-20mA信号,实现球阀调节功能 | ||
附件选项 | ||
标准规范 | 回 讯 器 也叫限位开关,远程反馈开关信号 | |
设计依据 GB标准、ANSI标准 | 电 磁 阀 双作用选两位五通,单作用选两位三通 | |
设计标准 GB/12237、ANSI B16.34 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
实验和检验 JB/T9092、API598 | 手轮机构 转动手轮机构,可实现手动开、关阀 | |
备 注 气缸参数请另参考所选配的气动执行器资料 | 电器定位器 输入4-20mA信号,实现球阀调节功能 |
主要外形连接尺寸Q61(6、8、2)1F(N、P、Y)-PN16~64(1.6~6.4MPA) | ||||||
型号 | DN | L | G | L1 | ~H | 执行器型号 |
BA15 | 15 | 72 | 1/2 | 141/159 | 159/175 | AT52P/LD063SK |
BA20 | 20 | 82 | 3/4 | 141/159 | 167183 | AT52P/LD063SK |
BA25 | 25 | 90 | 1 | 141/211 | 172/215 | AT63P/LD083SK |
BA32 | 32 | 112 | 1 1/4 | 159/211 | 210/230 | AT63P/LD105SK |
BA40 | 40 | 120 | 1 1/2 | 211/248 | 218/248 | AT83P/LD105SK |
BA50 | 50 | 145 | 2 | 211/269 | 248/283 | AT83P/LD105SK |
BA65 | 65 | 185 | 2 1/2 | 248/315 | 273/320 | AT105P/LD125SK |
BA80 | 80 | 210 | 3 | 269/345 | 313/335 | AT105P/LD125SK |
BA100 | 100 | 240 | 4 | 340/414 | 343/360 | AT125P/LD140SK |
备注: | |
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。 | |
执行器型号***/***分别是气动执行器双作用/但租金哦用式(弹簧复位)。 | |
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。 | |
以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司 |
